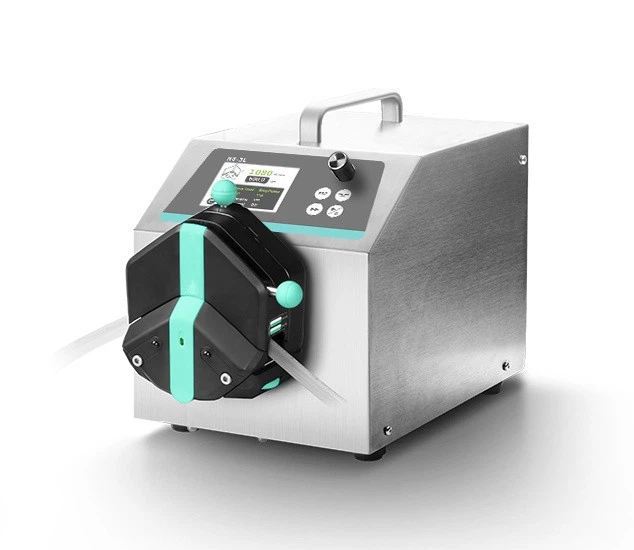

Pneumatisk peristaltisk pump
Flödesintervall:0.0053-6000ml/min

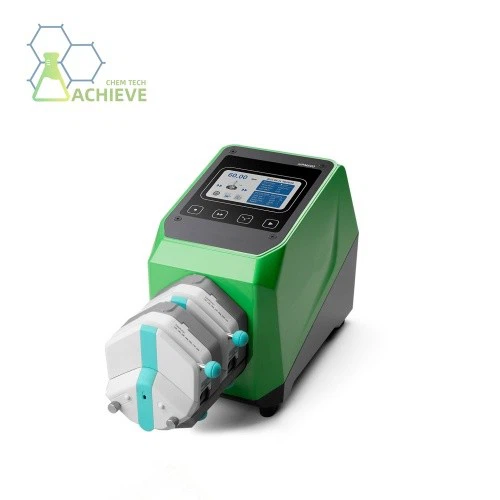

2.Basic peristaltisk pump: LabM-serien
Flödesintervall:0.0053-3100ml/min
3. Industriell peristaltisk pump
Hastighetsområde:0.1-600rpm
Beskrivning
Tekniska parametrar
Pneumatisk peristaltisk pumpär en pumpanordning utformad speciellt för utvinning av gaser och specialmedier. Huvudprincipen är att driva deformationen av slangen inuti pumpkroppen genom styrenheten för tryckluft, och därigenom uppnå transport av material längs röret. Denna pump kan hantera media med hög koncentration, hög viskositet, enkel kristallisering, stark korrosivitet och hög partikelhalt eftersom slangen inte är skadad invändigt. Och dess helt förseglade design förhindrar effektivt läckage och kontaminering, och har utmärkt självsugande, dammsugning och rotationsförmåga framåt och bakåt. Inom området kemiteknik kan pneumatiska pristaltiska pumpar transportera frätande media, hög viskositet och hög renhet; Inom petroleumindustrin kan den hantera råolja, spackel, slam och slurry; Inom livsmedelsindustrin är olika typer av pasta, ost och oljor inga problem; Inom läkemedelsindustrin används det för att transportera läkemedel, emulsioner, pulver och slurry. Sammanfattningsvis har pneumatiska pristaltiska pumpar visat omfattande användningspotential i flera industrier på grund av sina unika fördelar.
Parameter
Strukturell sammansättning
Pneumatisk peristaltisk pump, som en effektiv och flexibel vätsketransportanordning, har en exakt strukturell design och olika komponenter samverkar för att uppnå stabil vätsketransport. Specifikt är den pneumatiska pristaltiska pumpen huvudsakligen sammansatt av följande nyckelkomponenter:
1. Trumma:
Trumman är hjärtzonen i den pneumatiska pristaltiska pumpen och spelar en viktig roll för att installera och stödja det flexibla höljet. Det är vanligtvis utformat som en cylindrisk form med en slät yta och en viss hårdhetsgrad för att säkerställa att det flexibla rörhöljet kan passa tätt under installationen, undvika förskjutning eller lossning under transport. Materialet i trumman är vanligtvis valt att vara korrosionsbeständigt och slitstarkt för att möta transportbehoven för olika flytande medier.
2. Tryckrulle:
Tryckrullen är en viktig transmissionskomponent i pneumatiska pristaltiska pumpar, som applicerar tryck på det flexibla rörskalet genom att rotera det, vilket får det att uppvisa ett preliminärt peristltiskt tillstånd. Tryckrullen är vanligtvis utformad som en cylindrisk form, täckt med slitstarkt material på ytan för att minska friktionsförlusten med det flexibla rörhöljet. Under rotationsprocessen klämmer tryckrullen med jämna mellanrum det flexibla rörhöljet och trycker vätskan inuti det framåt. Hastigheten och trycket på tryckrullen kan justeras genom en reglermekanism för att möta behoven hos olika transporthastigheter och flödeshastigheter.
3. Tryckluftskrets:
Tryckluftskretsen är kraftkällan för den pneumatiska pristaltiska pumpen, som åstadkommer vätsketransport genom tryckkontroll. Tryckluftskretsen är vanligtvis sammansatt av komponenter som gaskälla, tryckregleringsventil och gasrör. Gaskällan ger stabilt lufttryck, och tryckregleringsventilen används för att justera storleken på lufttrycket för att möta behoven hos olika vätskemedier och transportförhållanden. Luftstrupen är ansvarig för att leverera komprimerad gas till tryckrullar eller relaterade transmissionskomponenter, driva deras rotation och generera peristltiska effekter.
4. Metodventil:
Metodventilen spelar en avgörande roll i pneumatiska pristaltiska pumpar, eftersom den används för att exakt styra trycket i den komprimerade luftvägen, vilket säkerställer kontinuiteten och stabiliteten för peristltisk framdrivning. Metodventiler är vanligtvis utformade som justerbara ventiler som kan ändra flödeshastigheten och trycket för komprimerad gas genom att justera deras öppning, och därigenom uppnå exakt kontroll över vätsketillförselhastighet och flödeshastighet. Dessutom har metodventilen även funktionen att förhindra gasläckage och upprätthålla ett stabilt systemtryck.
5. Utloppsport:
Utloppsporten är den slutliga positionen där vätskan trycks och är också en nyckelkomponent i den pneumatiska pristaltiska pumpen för utmatning av vätska. Utloppsporten är vanligtvis utformad som en rörledning eller gränssnitt ansluten till ett flexibelt rörskal, och vätskan transporteras till utloppsporten och släpps ut genom det flexibla rörskalet under trycket av en tryckrulle. Storleken och formen på utloppsporten kan utformas enligt faktiska behov för att uppfylla kraven för olika vätskemedier och transportförhållanden. Samtidigt kan utloppsporten också utrustas med övervakningsanordningar som flödesmätare och trycksensorer för att övervaka och registrera realtidstransport av vätskor.
Sammanfattningsvis är den strukturella sammansättningen av den pneumatiska pristaltiska pumpen exakt och kraftfull, och de olika komponenterna samverkar för att uppnå stabil vätsketransport. Genom att justera hastigheten och trycket på tryckrullen, kontrollera trycket i tryckluftsbanan och noggrant designa komponenter som utloppsporten, kan pneumatiska pristaltiska pumpar möta behoven för vätsketransport i olika industrier och applikationsscenarier.
arbetsprincip
Arbetsprincipen förpneumatisk peristaltisk pumpär relativt enkelt och effektivt. Vid användning av en pneumatisk peistaltisk pump kommer det flexibla höljet att uppvisa ett preliminärt peristltiskt tillstånd genom rotationen av tryckvalsen. Sedan, genom styrningen av tryckluftsbanan, går peristaltiken kontinuerligt framåt. När peristaltiken fortskrider skjuts vätskan kontinuerligt till en fast utloppsport, varigenom vätsketransport uppnås.
Specifikt kan arbetsprincipen för en peristltisk pump delas in i följande steg:
(1) Initialt tillstånd: I initialtillståndet är det flexibla rörhöljet installerat på trumman och är i ett avslappnat tillstånd.
(2) Tryckrullens rotation: När tryckrullen börjar rotera kommer den i kontakt med det flexibla rörskalet och genererar friktion. Denna friktionskraft gör att det flexibla höljet börjar slingra sig.
(3) Tryckluftsvägskontroll: När tryckvalsen roterar börjar tryckluftsbanan att fungera. Genom att styra metodventilen appliceras lufttryck på det flexibla höljet, vilket får det att krypa ytterligare.
(4) Vätsketransport: Under den peristltiska processen skjuts vätskan kontinuerligt till utloppsporten. På grund av den kontinuerliga peristaltiken hos det flexibla höljet är vätsketransporten också kontinuerlig.
(5) Utsläpp: När vätskan når utloppsporten töms den ut och transporteras till målplatsen.
Användningsområde
Pneumatiska peristaltiska pumparanvänds ofta inom olika områden på grund av deras höga precision, föroreningsfria, enkla rengörings- och underhållsegenskaper. Här är några av de viktigaste tillämpningsområdena:
Laboratorium:
I laboratoriet används vanligtvis peristltiska pumpar för distribution och mätning av små volymer vätskor. Den har hög precision och hög repeterbarhet, vilket kan uppfylla de exakta kraven för vätsketransport i experiment. Dessutom används peristltiska pumpar också i olika laboratorieapplikationer såsom cellvävnadstransport, provavfärgning, perfusion, vätskekromatografianalys, etc., för att förbättra experimentens noggrannhet och effektivitet.
Läkemedelsindustrin:
Inom det farmaceutiska området används peristltiska pumpar i stor utsträckning för att transportera olika frätande, viskösa medier, brandfarliga och explosiva vätskor med speciella egenskaper. Peristltiska pumpar kan effektivt förhindra läkemedelskontamination och korskontaminering, vilket förbättrar läkemedels säkerhet och kvalitet. Samtidigt kan den uppnå exakt läkemedelsdosering och flödeskontroll, vilket förbättrar produktionseffektiviteten och produktkvaliteten.
Kemisk industri:
I den kemiska processen har peristltiska pumpar fördelar som korrosionsbeständighet, slitstyrka, brett temperaturområde och bra tätningsprestanda. Detta gör att den kan användas för transport av olika frätande, viskösa medier, brandfarliga och explosiva vätskor med speciella egenskaper. I kemisk produktion används peristltiska pumpar vanligtvis för transport av råmaterial, reaktormatning, produktinsamling och andra processer för att säkerställa kontinuiteten och stabiliteten i produktionsprocessen.
Miljöskydd:
Inom miljöskyddsområdet används peristaltiska pumpar vanligtvis inom avloppsvattenrening, gasutsläppskontroll och andra områden. Det kan effektivt förhindra läckage av avloppsvatten och avgaser och skydda miljön från föroreningar. Samtidigt kan peristltiska pumpar också uppnå kontinuerlig transport och utsläpp av avloppsvatten, vilket förbättrar effektiviteten av avloppsvattenrening.
Drycker:
Inom dryckesindustrin kan peristltiska pumpar användas för att transportera trögflytande vätskor och vätskor som innehåller små partiklar. Dess självfyllande och torra transportmöjligheter kan undvika katastrofala fel i många industriella system, vilket säkerställer kontinuiteten och stabiliteten i produktionsprocessen. Dessutom är peristltiska pumpar lätta att rengöra och underhålla och uppfyller dryckesindustrins hygienkrav.
Produktparametrar och urval
När du väljer en pneumatisk pristaltisk pump måste följande parametrar beaktas:
Flödeshastighetsområde: Flödeshastighetsintervallet hänvisar till de maximala och lägsta vätskeflödeshastigheterna som en peristaltisk pump kan leverera. Olika peristaltiska pumpar har olika flödeshastighetsintervall och användarna måste välja efter sina faktiska behov.
Rotationshastighet: Rotationshastighet hänvisar till rotationshastigheten för den peristaltiska pumpens tryckrulle. Ju högre rotationshastighet, desto snabbare är den peristltiska framdrivningshastigheten och desto högre flödeshastighet. Det bör dock noteras att överdriven rotation kan leda till ökat slitage på det flexibla höljet, vilket påverkar dess livslängd.
Pumphuvudtyper: Det finns olika typer av pumphuvuden för peristltiska pumpar, såsom standardtyp, lättinstallerad typ, lättinstallerad typ II, flerkanalig typ, etc. Olika typer av pumphuvuden är lämpliga för olika vätsketransportbehov och tillfällen. Användare måste göra val baserat på deras faktiska behov.
Pumpslangmaterial: Pumpslangen är en nyckelkomponent som används för att transportera vätskor i peristltiska pumpar. Olika pumprörsmaterial har olika egenskaper såsom korrosionsbeständighet, temperaturbeständighet och elasticitet. Användare måste välja lämpligt pumprörsmaterial baserat på vätskans egenskaper och leveransförhållandena.
Körläge: Det finns två körlägen förpneumatiska peristaltiska pumpar: pneumatisk och elektrisk. Den pneumatiska drivmetoden har egenskaper som explosionssäker och gnistskydd, och är lämplig för brandfarliga och explosiva miljöer. Den elektriska drivmetoden har egenskaperna av enkel struktur och lätt underhåll och är lämplig för allmänna tillfällen. Användare måste göra val baserat på deras faktiska behov.
